一、stm32时钟体系#
stm32一共有四个可能的时钟源
- 内部高速时钟HSI，一般是8Mhz，上电复位之后的默认时钟
- 内部低速时钟LSI，一般是40khz，在低功耗模式下可以使用，也可以给RTC或者看门狗提供时钟源。RTC是实时时钟，可以依赖备用电源在很长时间内记录时间
- 外部高速时钟HSE，可以由外部晶振产生也可以是外部用户输入，相比于默认的HSI，精度更高，一般上电之后初始化时钟时会把时钟来源切换到外部高速时钟
- 外部低速时钟LSE，一般是32.768kHz，为RTC提供一个低功耗且精确的时钟来源。
有了这四个时钟源，就可以提供整个MCU中所有需要的时钟信号。
二、分频和倍频#
在整个时钟树内有很多用于分频和倍频的分频器和锁相环。

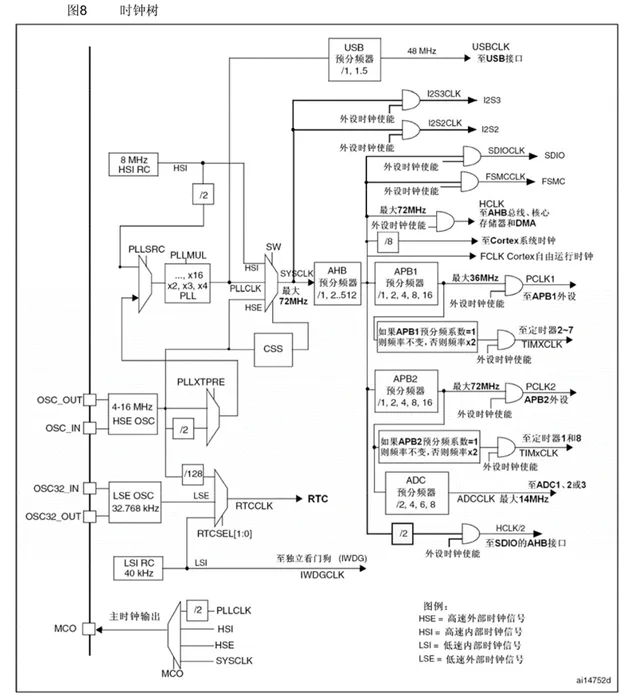

四个时钟源提供的时钟频率是固定的，但是不一定是我们所需要的，所以需要进行分频和倍频。在上述时钟树中可以看到各种x2或者**/2**。
三、重要的时钟信号#
在整个时钟树中，可以看到一个非常重要的节点SYSCLK。这个信号就是整个硬件系统的时钟，来源就是HSI，PLLCLK，HSE。
SYSCLK这个时钟信号决定了基本所有的总线的频率，以及总线上所挂载的各种外设的频率。这个信号本身就是CPU的频率。
除了SYSCLK以外，还有一个由它所驱动的重要信号SYSTICK，也就是图中的Cortex系统时钟。这个时钟一般用作操作系统的时钟来源。
HCLK一般是指AHB高性能总线的频率。
